Texas Instruments TPS7E81/TPS7E81-Q1 LDO-Linear-Spannungsregler
TPS7E81/TPS7E81-Q1 Low-Dropout(LDO)-Linear-Spannungsregler von Texas Instruments sind Bauteile mit niedrigem Ruhestrom und unterstützen einen breiten Eingangsspannungsbereich von 3 V bis 40 V. Der breite Ausgangsbereich liegt bei der einstellbaren Konfiguration zwischen 1,2 V und 38 V und bei der festen Konfiguration zwischen 1,8 V und 12 V. Es wird ein Laststrom von bis zu 150 mA unterstützt. Mit einem Ruhestrom von nur 2,8µA bei Nulllast ist das Bauteil für die Stromversorgung von Mikrocontrollern und anderen geringen Lasten in batteriebetriebenen Applikationen ausgelegt.
Der TPS7E81/TPS7E81-Q1 unterstützt eine sehr hohe DC-Genauigkeit von ±1,2 % über den gesamten Leistungs-, Last- und Temperaturbereich. Das Bauteil reagiert schnell auf Netz- und Lasttransienten. Durch den niedrigen Ruhestrom (typischerweise 2,8 µA) während der Regelung und die kontrollierte IQ selbst im Dropout-Betrieb (typischerweise 12 µA im Nulllast-Dropout) ist dieses Bauteil gut für batteriebetriebene oder Always-On-Systeme geeignet, die nur eine sehr geringe Verlustleistung im Leerlauf benötigen.
Der TPS7E81/TPS7E81-Q1 unterstützt eine Low-Dropout-Spannung von typischerweise 450 mV bei 150 mA Laststrom. Das Bauteil verfügt über eingebaute Schutzmechanismen gegen Überstrom, Übertemperatur und Überlast, um einen zuverlässigen LDO-Betrieb zu gewährleisten. Der TPS7E81/TPS7E81-Q1 ist stabil mit einem Ausgangskondensatorbereich von 2,2 µF bis 100 µF. Die TPS7E81-Q1 Bauteile von Texas Instruments sind AEC-Q100 qualifiziert für Fahrzeuganwendungen.
Merkmale
- 3,0 V bis 40 V (42 V max.) Eingangsspannungsbereich
- Verfügbare Ausgangsspannungsoptionen
- Fest: 1,8 V bis 12 V
- Einstellbar: 1,2 V bis 38 V
- Bis zu 150 mA Ausgangsstrom
- ±1,2 % Genauigkeit über Leitung, Last und Temperatur
- 2,8 µA bei IOUT = 0 mA extrem niedrigem IQ
- Stabil mit 2,2 µF oder größeren Keramikkondensatoren mit einem ESR-Bereich von 0 Ω bis 1 Ω
- 450 mV (typ.) bei 150 mA Dropout-Spannung
- Hoher PSRR
- 70 dB at 1 kHz
- 45 dB at 100 kHz
- Überstrom-, Überlast- und Übertemperaturbegrenzung
- Gehäuse
- 5-Pin-SOT-23 (DBV) [RθJA: 190,9 °C/W]
- 6-Pin-WSON (DRV) [RθJA: 90,2 °C/W]
- 8-Pin-HVSSOP (DGN) [RθJA: 60,2 °C/W] (nur TPS7E81-Q1)
- -40 °C bis +125 °C Sperrschicht-Betriebstemperatur
Applikationen
- Haushaltsgeräte
- Haus- und Gebäudeautomation
- Automatisierung und Zahlung im Einzelhandel
- Netzinfrastruktur
- Medizinische Applikationen
- Beleuchtungsapplikationen
- Automotive-Headunits (TPS7E81-Q1)
- Hybrid-, Elektro- und Antriebsstrangsysteme (TPS7E81-Q1)
- Scheinwerfer (TPS7E81-Q1)
- Telematik-Steuereinheit (TPS7E81-Q1)
- Karosseriesteuerungsmodul (BCM) (TPS7E81-Q1)
Datenblätter

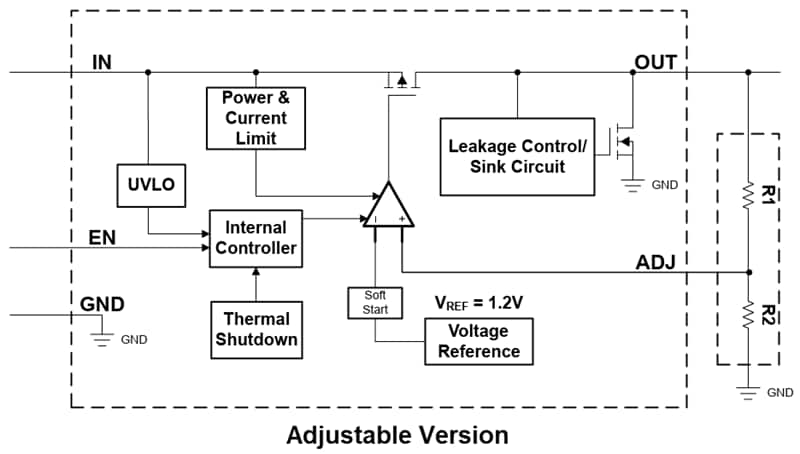

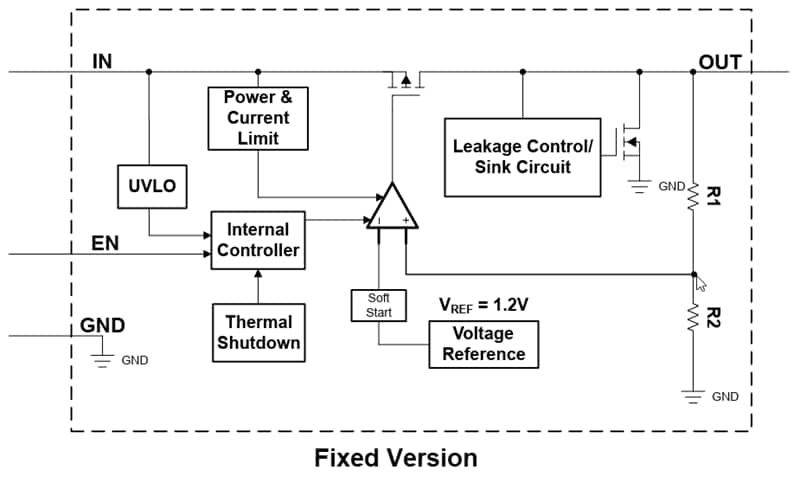

Funktionsblockdiagramme
Development Tool
Texas Instruments MULTIPKGLDOEVM-823 LDO-Regler-Evaluierungsmodul
Hilft beim Testen der Funktionsweise und der Leistungsfähigkeit mehrerer gängiger Linearregler.
