Texas Instruments TPS7E82 LDO Linearer Spannungsregler
Der lineare Spannungsregler TPS7E82 von Texas Instruments ist ein LDO mit geringem Dropout und geringem Ruhestrom. Er unterstützt einen breiten Eingangsspannungsbereich von 3 V bis 40 V. Der breite Ausgangsspannungsbereich liegt bei der einstellbaren Bauform zwischen 1,2 V und 38 V, bei der festen Bauform zwischen 1,8 V und 12 V. Es wird ein Laststrom von bis zu 300 mA unterstützt. Mit einem Ruhestrom von nur 2,8 µA ohne Last ist das Gerät für die Stromversorgung von Mikrocontrollern und anderen stromsparenden Lasten in batteriebetriebenen Anwendungen ausgelegt.
Der TPS7E82 unterstützt eine sehr hohe Gleichstromgenauigkeit von ±1,2 % über den gesamten Netz-, Last- und Temperaturbereich. Das Gerät reagiert schnell auf Netz- und Laständerungen. Durch den niedrigen Ruhestrom (typischerweise 2,8 µA) während der Regelung und die kontrollierte IQ selbst im Dropout-Betrieb (typischerweise 12 µA im Nulllast-Dropout) ist dieses Bauteil gut für batteriebetriebene oder Always-On-Systeme geeignet, die nur eine sehr geringe Verlustleistung im Leerlauf benötigen.
Der TPS7E82 unterstützt einen Low-Dropout-Controller mit einer typischen Spannung von 900 mV bei einem Laststrom von 300 mA. Das Gerät verfügt über eingebaute Schutzmechanismen gegen Überstrom, Übertemperatur und Überlastung, um einen zuverlässigen LDO-Betrieb zu gewährleisten. Das Texas Instruments TPS7E82 ist mit einem Ausgangskondensatorbereich von 4,7 µF bis 100 µF stabil.
Merkmale
- Eingangsspannungsbereich: 3,0 V bis 40 V (max. 42 V).
- Verfügbare Ausgangsspannungsoptionen
- Fest: 1,8 V bis 12 V
- Einstellbar: 1,2 V bis 38 V
- Bis zu 300 mA Ausgangsstrom
- ±1,2 % Genauigkeit über Leitung, Last und Temperatur
- 2,8 µA bei IOUT = 0 mA extrem niedrige IQ
- Stabil mit 4,7 µF oder größeren Keramikkondensatoren mit einem ESR-Bereich von 0 Ω bis 1 Ω
- 900 mV (Typ.) bei 300 mA Dropout-Spannung
- Hoher PSRR
- 70 dB at 1 kHz
- 45 dB at 100 kHz
- Überstrom-, Überlast- und Übertemperaturbegrenzung
- Gehäuse
- 5-Pin-SOT-23 (DBV) [RθJA: 190,9 °C/W]
- 6-Pin-WSON (DRV) [RθJA: 90,2 °C/W]
- Sperrschicht-Betriebstemperatur von –40 °C bis +125 °C
Applikationen
- Haushaltsgeräte
- Haus- und Gebäudeautomation
- Automatisierung und Zahlung im Einzelhandel
- Netzinfrastruktur
- Medizinische Applikationen
- Beleuchtungsanwendungen

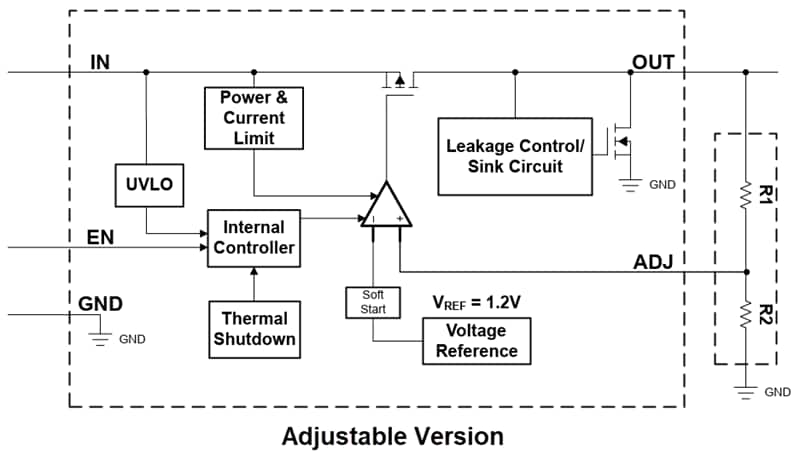

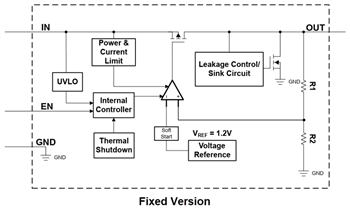

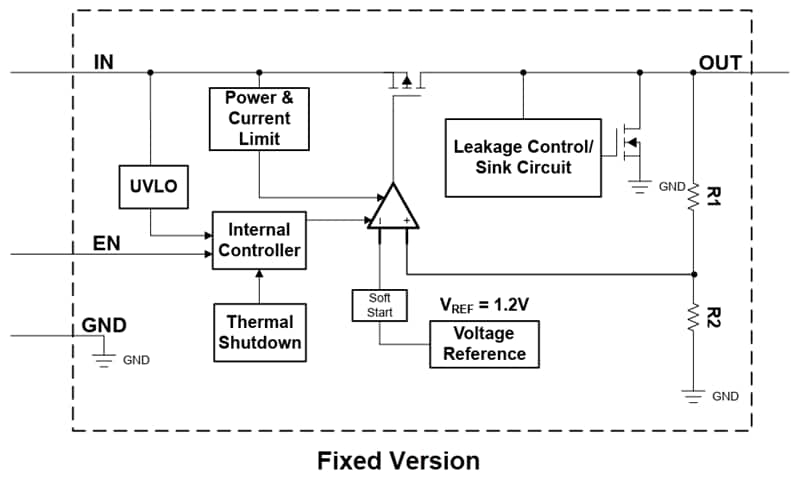

Funktionsblockdiagramme
Development Tool
Texas Instruments MULTIPKGLDOEVM-823 LDO-Regler-Evaluierungsmodul
Hilft beim Testen der Funktionsweise und der Leistungsfähigkeit mehrerer gängiger Linearregler.
