Toshiba TPD2017FN Intelligenter Low-Side-Leistungsschalter

Der Toshiba TPD2017FN intelligente Low-Side-Leistungsschalter ist ein Achtkanal-Low-Side-Schalter-Array mit einer integrierten aktiven Klemmschaltung und n-Kanal-MOSFETs, die sich hervorragend für Motoren, Magnete und Lampenantriebe eignen. Der TPD2017FN kann direkt von einer CMOS-, TTL-Logikschaltung oder einem Mikrocontroller zur Ansteuerung einer Leistungslast angesteuert werden. Das Bauteil kann im parallelgeschalteten Modus betrieben werden und enthält einen integrierten Schutz gegen Übertemperatur und Überstrom.

Der TPD2017FN intelligente Low-Side-Leistungsschalter von Toshiba wird in einem SSOP30-Gehäuse (300 mil) mit einem Betriebstemperaturbereich von -40 °C bis +110 °C angeboten.

Merkmale

  • 8 Kanäle mit integrierten n-Kanal-MOSFETs und aktiver Klemmschaltung
  • Unterstützt die direkte Ansteuerung der Leistungslast
  • Integrierter Schutz gegen Übertemperatur und Überstrom
  • Das Achtkanal-Bauteil ermöglicht ein platzsparendes Design
  • Unterstützt einen Betrieb mit niedriger Spannung von 2,7 V
  • Niedriger On-Widerstand; 0,55 Ω bei VDD = 5 V, IOUT  = 0,5 A, Tj = 25 °C (pro Kanal)
  • Unterstützt Parallelbetrieb
  • SSOP30-Gehäuse (300 mil)

Applikationen

  • Speicherprogrammierbare Steuerung für den industriellen Einsatz
  • Ansteuerung von widerstandsfähigen oder induktiven Lasten

Technische Daten

  • Betriebsversorgungsspannung (VDD (opr))
  • Versorgungsstrom (IDD (OFF)): 1,8 mA
  • Versorgungsstrom, alle Ausgänge offen (IDD (ON)): 3,1 mA
  • Ausgangs-Ableitstrom (IOL): 10 µA
  • Typischer Überstromschutz (IOC): 1,5 A
  • Typische Überstrom-Betriebszeit (tOFF-DUTY)): 3,0 ms
  • Thermischer Widerstand (Rth (j-a)): 70 °C/W
  • Übertemperaturerkennung
    • Temperatur (TSD): +175 °C
    • Hysterese (ΔTSD): +15 °C
  • Verlustleistung (PD): 1,8 W
  • Betriebstemperaturbereich (Topr): -40 °C bis +110 °C

Verwandte Produkte

Toshiba TPD2015FN Intelligenter High-Side-Leistungsschalter

High-side-8-channel-Schalterarray mit einer   integrierten Ladungspumpe und n-Kanal-MOSFETs.

Learn Moreüber Toshiba TPD2015FN Intelligenter High-Side-Leistungsschalter View Productsverwandt mit Toshiba TPD2015FN Intelligenter High-Side-Leistungsschalter

Blockdiagramm

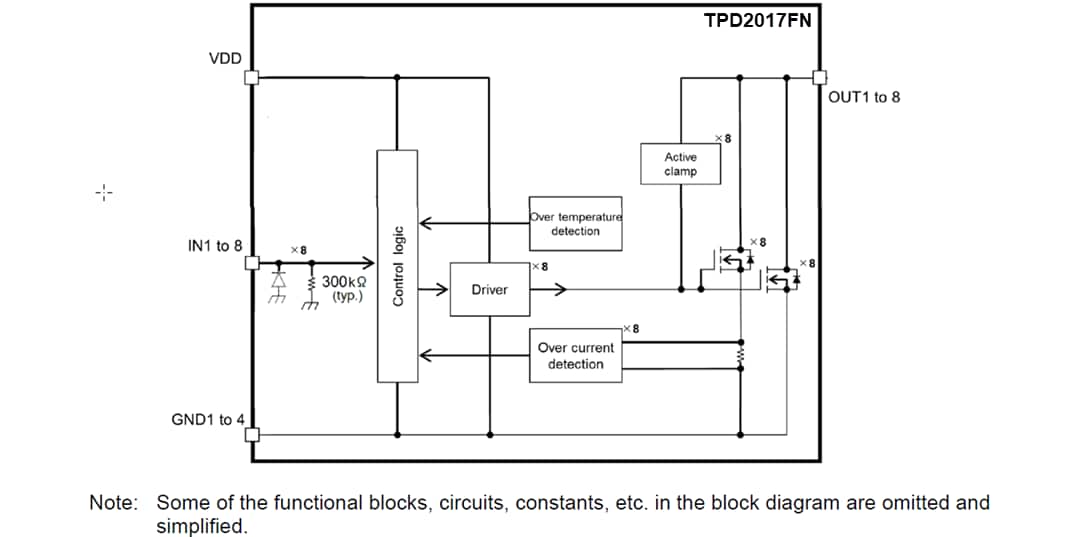

Blockdiagramm - Toshiba TPD2017FN Intelligenter Low-Side-Leistungsschalter

Testschaltung

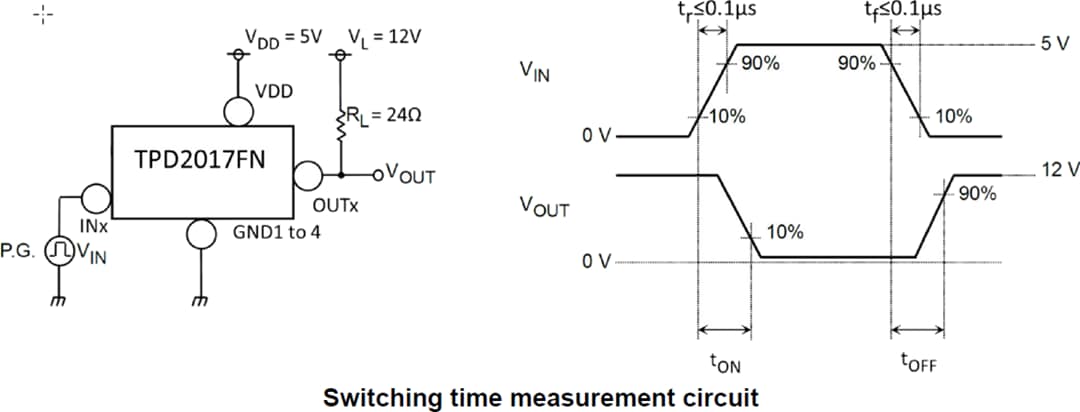

Applikations-Schaltungsdiagramm - Toshiba TPD2017FN Intelligenter Low-Side-Leistungsschalter

Gehäuseabmessungen

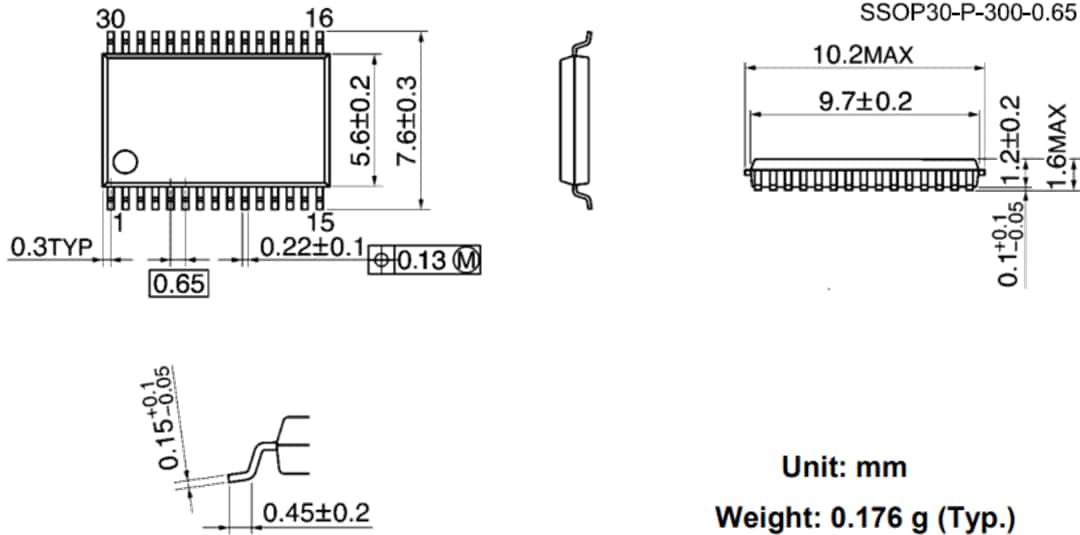

Technische Zeichnung - Toshiba TPD2017FN Intelligenter Low-Side-Leistungsschalter
Veröffentlichungsdatum: 2022-08-19 | Aktualisiert: 2023-07-27
