Vishay / Dale IHLE4040DDEW Hochstrom-Induktivitäten
Vishay / Dale IHLE4040DDEW Hochstrom-Induktivitäten verfügen über eine integrierte E-Feld-Abschirmung, ein besseres Abschirmungsdesign gegenüber Standard-IHLE-Induktivitäten, welches das abgestrahlte E-Feld um bis zu 20 dB reduziert. Die Induktivitäten liefern eine höhere Betriebsspannung und eine konstante EMI-Leistung. Das IHLE4040DDEW-Baureihe schirmt gegen externes Rauschen ab und reduziert den Nebensignaleffekt und den Kriechverlust in magnetischen B-Felder um 6 dB. Die IHLE4040DDEW Hochstrom-Induktivitäten von Vishay / Dale sind RoHs-konform und AEC-Q200-qualifiziert, was ideal für verschiedene Fahrzeuganwendungen ist. Typische Applikationen umfassen Automotive-Domain-Steuerungseinheiten (Domain Control Units, DCU), Getriebe-/Motorsteuerung, DC/DC-Wandler, Rauschunterdrückung und LED-Beleuchtungstreiber.
Merkmale
- Besseres Abschirmungsdesign gegenüber Standard-IHLE
- Hohe Betriebsspannung und Isolationsspannung
- Konsistente EMI-Leistung, Polarität markiert
- Reduziert das abgestrahlte E-Feld um bis zu 20 dB.
- Reduziert Nebensignaleffekt und den Kriechverlust des magnetischen B-Felds um 6 dB
- Schirmt die Induktivität vor externem Rauschen ab
- Verbesserte Montagestabilität
- Integrierte E-Feldabschirmung beseitigt die Notwendigkeit für eine separate Abschirmung
- Halogenfrei, bleifrei und RoHS-konform
- AEC-Q200-qualifiziert
Applikationen
- Automotive-DCUs
- Getriebe-/Motorsteuerung
- DC/DC-Wandler
- Infotainment
- Navigationssysteme
- Bremssysteme
- Rauschunterdrückung
- Motoren
- Scheibenwischer
- Audio
- Stromversorgung
- LED-Beleuchtungstreiber
Technische Daten
- Induktivität bei 100 kHz: 0,47 μH bis 68 μH
- Typischer DCR-Bereich: 1,55 mΩ bis 240 mΩ
- Typischer Wärmenennstrombereich: 2,6 A bis 32 A
- Betriebsnennspannung über Induktivität: 75 V
- Isolationsnennspannung: 100 V
- -55 °C bis +155 °C Betriebstemperaturbereich

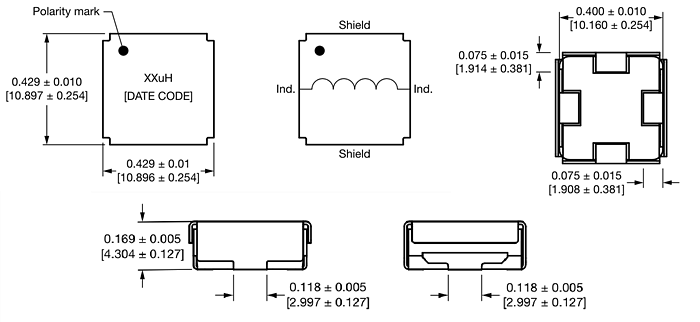

Abmessungen (mm)

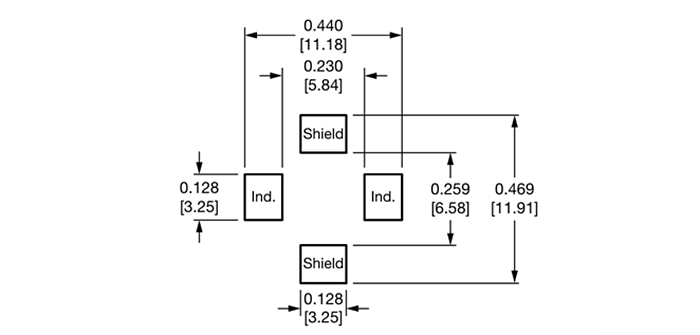

Empfohlenes PCB-Layout
Veröffentlichungsdatum: 2024-06-14
| Aktualisiert: 2024-07-09
