Vishay / Dale IHXL1500VZ-3A Automotive-Induktivitäten zur Durchsteckmontage
Vishay / Dale IHXL1500VZ-3A Automotive-Induktivitäten zur Durchsteckmontage sind AEC-Q200-qualifiziert und verfügen über eine hohe Nenntemperatur von bis zu +155 °C. Die IHXL1500VZ-3A mit hohem Strom ist in einem Gehäuse von 38,1 mm x 38,1 mm x 21,89 mm untergebracht und verfügt über ein verbessertes Core-Material für eine 20-prozentige Reduzierung des Core-Verlusts im Vergleich zu früheren IHXL-5A Modellen. Die Metalllegierungskonstruktion dieser kommerziellen Induktivitäten von Vishay/Dale bietet eine hervorragende magnetische Abschirmung und eine hohe Wärmeleitfähigkeit, um Hotspots zu minimieren. Diese Induktivitäten bieten eine flache Oberfläche zur Montage eines Kühlkörpers oder einer aktiv kühlenden Kühlplatte. Die IHXL1500VZ-3A-Induktivität bewältigt hohe transiente Stromspitzen ohne Sättigung. Zu den Applikationen zählen Hochstrom-Batterieladesysteme für Fahrzeuge, bürstenlose DC-Motoren (BLDCs), DC-Link-Filter und mehr.
Merkmale
- AEC-Q200-qualifiziert
- Hohe Nenntemperatur von bis zu +155 °C
- Größe: 38,1 mm x 38,1 mm x 21,89 mm
- Verbessertes Core-Material für eine 20%-ige Reduzierung des Core-Verlusts im Vergleich zu früheren IHXL-5A-Modellen
- Metalllegierungsbauweise für hervorragende magnetische Abschirmung und hohe Wärmeleitfähigkeit zur Minimierung von Hotspots
- Flache Oberfläche zur Montage eines Kühlkörpers oder einer aktiv kühlenden Kühlplatte
- Verarbeitet hohe Übergangsstromspitzen ohne Sättigung
Applikationen
- Hochstrom-Batterieladegeräte für Kraftfahrzeuge
- BLDC-Motoren
- DC-Link-Filter
- Differenzialdrosseln
- Drosseln zur Verbesserung der Leistungsfaktorkorrektur
- Solarenergie-/Windenergie-Applikationen
Technische Daten
- 0,68 μH bis 10 μH Induktivitätsbereich
- DC-Widerstand bei +25 °C
- 0,12 mΩ bis 1,10 mΩ (typisch)
- 0,13 mΩ bis 1,16 mΩ (maximal)
- DC-Wärmenennstrom (typisch)
- 55 A bis 180 A (40 °C Anstieg)
- 88 A bis 280 A (80 °C Anstieg)
- DC-Sättigungsstrom (typisch)
- 49 A bis 235 A (Abfall um 20 %)
- 72 A bis 335 A (Abfall um 30 %)
- 7,6 MHz bis 37,8 MHz SRF (typisch)

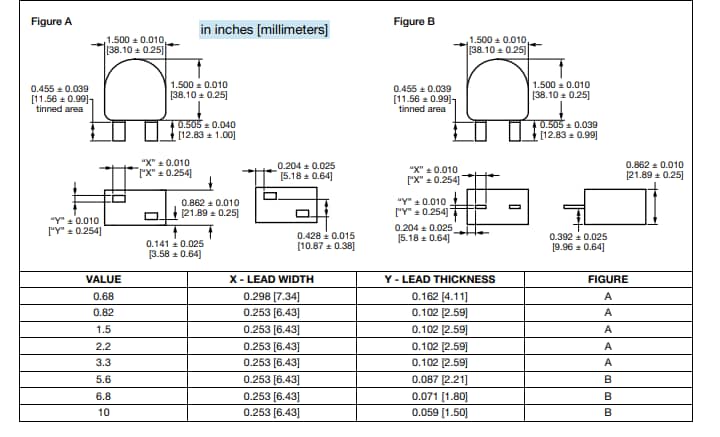

Abmessungen
