Vishay / Dale IHLD2525GG-A1 SMD-Leistungsinduktivitäten
Die SMD-Leistungsinduktivitäten IHLD2525GG-A1 von Vishay / Dale sind hochstromfähige Doppelinduktivitäten nach Automobilstandard mit linearer Sättigung für zur Reduzierung von Signalverzerrungen. Diese Induktivitäten ermöglichen hohe transiente Stromspitzen ohne Sättigung, eine geringe Kopplung für minimales Übersprechen zwischen den Induktivitäten und ein äußerst niedriges Brummgeräusch dank ihrer Verbundbauweise. Die Induktivitäten der Baureihe IHLD2525GG-A1 bieten eine verbesserte lineare Magnetisierung des Kernmaterials und reduzieren die Entstehung eines Klirrfaktors (THD). Diese Leistungsinduktivitäten verfügen über eine magnetisch geschirmte Verbundbauweise, die die Streuflussverluste im Vergleich zu geschlitzten Ferrit-Induktivitäten minimiert.
Das optimierte Design der Induktivitäten der Baureihe IHLD2525GG-A1 sorgt für eine hohe Klangqualität und geringe Signalverzerrungen. Diese Leistungsinduktivitäten sind RoHS-konform und in einem 2-in-1-Gehäuse mit den Maßen 7,80 mm x 7,26 mm x 7,39 mm erhältlich. Zu den typischen Applikationen gehören Audioverstärker der Klasse D und Mehrphasenwandler.
Merkmale
- AEC-Q200qualifiziert für Fahrzeuganwendungen
- Zwei Induktivitäten in einem Gehäuse sparen Platinenplatz und Montagezeit
- Verbesserte lineare Magnetisierung des Kernmaterials reduziert die Bildung von Klirrfaktor (THD)
- Induktivitäten können reihen-, parallelgeschaltet oder unabhängig voneinander betrieben werden
- Magnetisch abgeschirmte Verbundbauweise minimiert Streufluss im Vergleich zu Lücken-Ferrit-Induktivitäten
- Optimiertes Design ermöglicht einen hochwertigen Sound und eine geringe Signalverzerrung
- Geringe Kopplung für minimales Übersprechen zwischen Induktivitäten
- Verarbeitet hohe Übergangsstromspitzen ohne Sättigung
- Äußerst niedriges Brummgeräusch dank der Verbundbauweise
- Größe: 7,80 mm x 7,26 mm x 7,39 mm
- RoHS-konform
Applikationen
- Audioverstärker der Klasse D
- Mehrphasenwandler

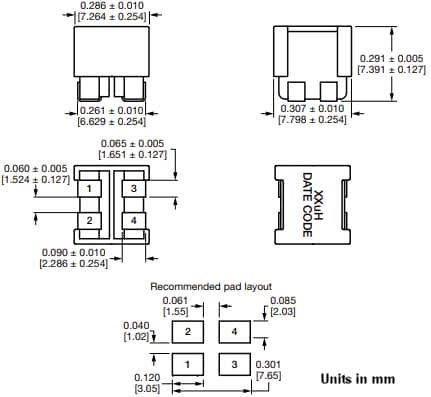

Abmessungs-Diagramm

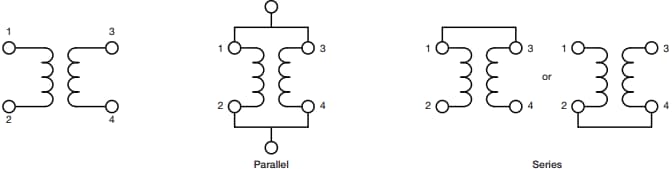

Schaltplan
View Results ( 5 ) Page
| Teilnummer | Datenblatt | Beschreibung |
|---|---|---|
| IHLD2525GGER100MA1 |  |
Gekoppelte Induktivitäten 2-IN-1 IND PACK 10UH 3.7A 90.9 MOHM SMD AEC-Q |
| IHLD2525GGER150MA1 | |
Gekoppelte Induktivitäten 2-IN-1 IND PACK 15UH 3A 125 MOHM SMD AEC-Q |
| IHLD2525GGER3R3MA1 | |
Gekoppelte Induktivitäten 2-IN-1 IND PACK 3.3UH 6.5A 28.5 MOHM SMD AEC-Q |
| IHLD2525GGER4R7MA1 | |
Gekoppelte Induktivitäten 2-IN-1 IND PACK 4.7UH 5.5A 39.6 MOHM SMD AEC-Q |
| IHLD2525GGER5R6MA1 | |
Gekoppelte Induktivitäten 2-IN-1 IND PACK 5.6UH 5A 50.3 MOHM SMD AEC-Q |
Veröffentlichungsdatum: 2024-10-30
| Aktualisiert: 2024-12-03
