Vishay WKP-Baureihe Keramikscheibenkondensatoren für AC-Leitungen
Vishay WKP-Baureihe Keramikscheibenkondensatoren für AC-Leitungen erfüllen die Anforderungen gemäß IEC 60384-14 4. Ausgabe. Die einschichtigen AC-Sicherheitsscheibenkondensatoren mit hoher Zuverlässigkeit der Klasse X1 (760 VAC) und Klasse Y1 (500 VAC) sind in einer großen Auswahl von verschiedenen Leitungsführungen erhältlich. Die WKP-Baureihe eignet sich hervorragend für X1, Y1 gemäß IEC 60384-14.4, netzübergreifende, leitungsüberbrückende und Antennenkopplungs-Applikationen.
Merkmale
- Konform mit IEC 60384-14 4. Ausgabe
- Hohe Zuverlässigkeit
- Große Auswahl von verschiedenen Leitungsführungen
- Einschicht-AC-Scheibenkondensatoren
Applikationen
- X1, Y1 gemäß IEC 60384-14.4
- Netzübergreifend
- Netzüberbrückend
- Antennenkopplung
Technische Daten
- Kapazitätsbereich: 33 pF bis 4,7 nF
- Nennspannung:
- X1: 760 VAC, 50 Hz (IEC 60384-14.4); 760 VAC, 50 Hz/60 Hz (USA/UL/CSA 60384-14)
- X1: 500 VAC, 50 Hz (IEC 60384-14.4); 500 VAC, 50 Hz/60 Hz (USA/UL/CSA 60384-14)
- Toleranz: ±10 %, ±20 %
- Isolationswiderstand bei 500 VDC: ≥10.000 MΩ
- Temperaturbereich: -40 °C bis +125 °C

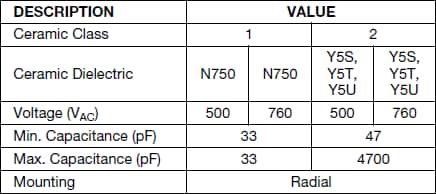

Kurzreferenzdaten

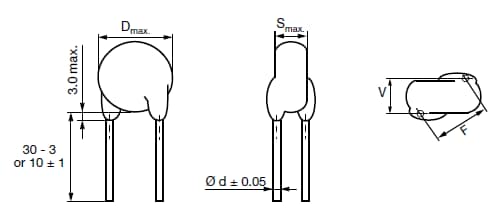

Abmessungen
View Results ( 98 ) Page
| Teilnummer | Durchmesser | Anschlussdrahtdurchmesser | Kapazität |
|---|---|---|---|
| WKP102MCPEF0KR | 10 mm | 0.8 mm | 1 nF |
| WKP222MCPERUKR | 13 mm | 0.8 mm | 2.2 nF |
| WKP102MCPDJ0KR | 10 mm | 0.8 mm | 1 nF |
| WKP102MCPEJ0KR | 10 mm | 0.8 mm | 1 nF |
| WKP152MCPEJ0KR | 12 mm | 0.8 mm | 1.5 nF |
| WKP221MCPERUKR | 8 mm | 0.6 mm | 220 pF |
| WKP471MCPEF0KR | 8 mm | 0.6 mm | 470 pF |
| WKP472MCPERYKR | 18 mm | 0.8 mm | 4.7 nF |
| WKP101MCPEF0KR | 8 mm | 0.6 mm | 100 pF |
| WKP102MCPED0KR | 10 mm | 0.8 mm | 1 nF |
Veröffentlichungsdatum: 2019-02-19
| Aktualisiert: 2024-01-04
