Vishay Semiconductors TCMT111x Fototransistor-Ausgangs-Optokoppler
Der TCMT111x Einkanal-Fototransistor-Ausgangs-Optokoppler von Vishay Semiconductors besteht aus einem optisch an eine Infrarot-emittierende Galliumarsenid-Diode gekoppelten Fototransistor in einem 4-poligen Gehäuse. Diese Bauteile haben eine AC-Isolationsprüfspannung von 3.750 VRMS und eine niedrige Kopplungskapazität von 0,3 pF (typ.). Der TCMT111x von Vishay Semiconductors verfügt über einen breiten Betriebsumgebungstemperaturbereich (Tamb) von -40 °C bis +110 °C und ein Stromübertragungsverhältnis (CTR), das in verschiedene Gruppen durch die Teilenummer selektiert wird.
Merkmale
- Breiter Umgebungstemperaturbereich von -40 °C bis +110 °C
- Zulassungen durch die Agentur
- UL 1577
- cUL
- DIN EN 60747-5-5 (VDE 0884-5)
- CQC
- BSI
- FIMKO
- Gehäuse mit niedrigem Profil (Half Pitch)
- 3750VRMS AC Isolationstestspannung
- Geringe Koppelkapazität von typ. 0,3 pF (typ.)
- Stromtransferrate (CTR) in Gruppen unterteilt
- Niedriger Temperaturkoeffizient des CTR
Applikationen
- Speicherprogrammierbare Steuerungen
- Modems
- Anrufbeantworter
- Allgemeine Applikationen
Technische Daten
- CTR %
- TCMT1110 (VCE = 5V, IF = 5mA): 50 %/600 % (min./max.)
- TCMT1113 (VCE = 5V, IF = 10mA): 100 %/200 % (min./max.)
- TCMT1116 (VCE = 5 V, IF = 5 mA): 100 %/300 % (min./max.)
- TCMT1117 (VCE = 5V, IF = 5mA): 80 %/160 % (min./max.)
- TCMT1118 (VCE = 5V, IF = 5mA): 130 %/260 % (min./max.)
- TCMT1119 (VCE = 5 V, IF = 5 mA): 200 %/400 % (min./max.)
- Sperrspannung (VR) von 6V
- Durchlassstrom (IF) von 50 mA
- 1,5A Durchlassstoßstrom (IFSM) (tP ≤ 10μs)
- Verlustleistung (Pdiss) von 80 mW
- Sperrschichttemperatur (Tj) von +125 °C

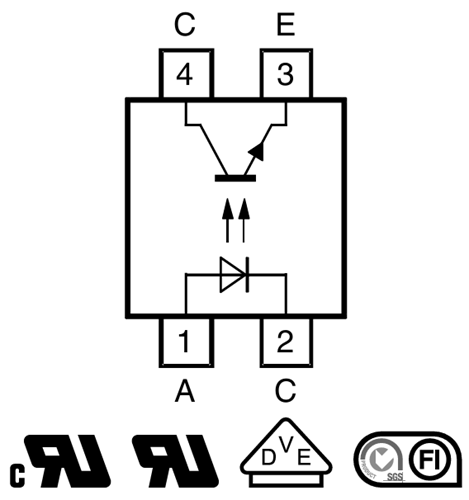

Schaltplan

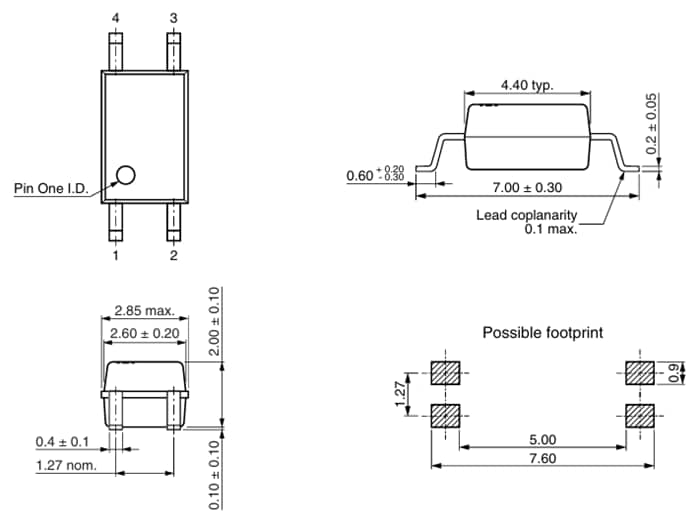

Abmessungen
