Weidmuller Elektronische Lastüberwachung maxGuard

Die Weidmüller maxGuard elektronische Lastüberwachung bietet eine hohe Leistungsfähigkeit und Potentialverteilung in einer Komplettlösung. Die elektronische Lastüberwachung verfügt über eine Steuerspannung von 24 VDC, erhöhte Sicherheit gegen Ausfälle und reduziert den Platzbedarf auf der Tragschiene um 50 %. Die maxGUARD elektronische Lastüberwachung ist eine ausfallsichere und wartungsfreundliche Steuerspannungsverteilung.

Merkmale

  • Jeder ELM des maxGUARD ist ein Solid-State-Überstromschutz
  • Die Hauptspannung wird im Einspeisemodul (FIM) angelegt, das den Strom über Auf- und Abwärts-Quersteckverbinder zu elektronischen Lastwächtern (ELM) verteilt.
  • Das Zurücksetzen einer Auslösebedingung kann lokal erfolgen (Drucktaste auf dem ELM)
  • Der ELM kann direkt an eine Last angeschlossen werden oder die Anzahl der Verbindungen mit Reihenklemmen und zwischengeschalteten Quersteckverbindern erhöhen
  • Der ELM kann auch seinen Status (ausgelöst oder nicht) an das Einspeisemodul (FIM) weiterleiten
  • Das mit 2 A gesteuerte Einspeisemodul (FIM-C) kann einen Fernalarm erzeugen und den ELM aus der Ferne zurücksetzen
  • Kann individuell verwendet werden

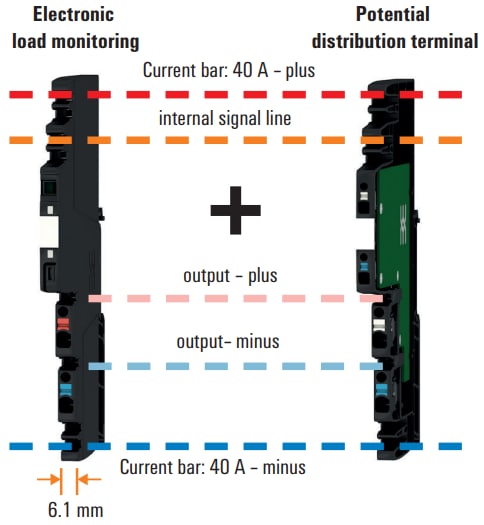

Kombination von Lastüberwachung und Potentialverteilung

Weidmuller Elektronische Lastüberwachung maxGuard

Weitere Ressourcen

Videos

View Results ( 41 ) Page
Teilnummer Datenblatt Nennstrom Drahtlehrenbereich Breite Nennspannung Maximale Betriebstemperatur Minimale Betriebstemperatur
2491290000 2491290000 Datenblatt 4 A 6.1 mm 24 VDC + 85 C - 40 C
2080360000 2080360000 Datenblatt 6 A 6.1 mm 24 VDC + 85 C - 40 C
2080500000 2080500000 Datenblatt 6 A 6.1 mm 24 VDC + 85 C - 40 C
2081870000 2081870000 Datenblatt 18 AWG to 6 AWG 12.2 mm 24 VDC + 55 C - 25 C
2081880000 2081880000 Datenblatt 120 mA 18 AWG to 6 AWG 12.2 mm 24 VDC + 55 C - 25 C
2080410000 2080410000 Datenblatt 12 A 96.5 mm 24 VDC + 85 C - 40 C
2080480000 2080480000 Datenblatt 2 A 6.1 mm 24 VDC + 85 C - 40 C
2080490000 2080490000 Datenblatt 4 A 6.1 mm 24 VDC + 85 C - 40 C
2080600000 2080600000 Datenblatt 8 A 12.2 mm 24 VDC + 85 C - 40 C
2080650000 2080650000 Datenblatt 10 A 12.2 mm 24 VDC + 85 C - 40 C
